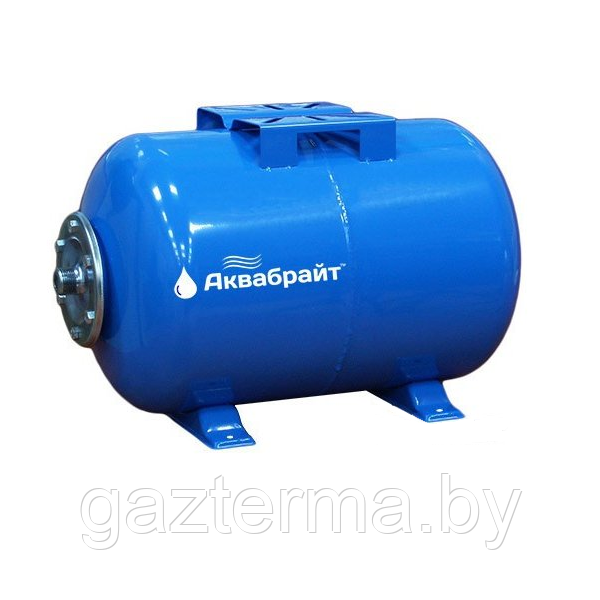

Мембранный бак для водоснабжения ГМ-24 Г (горизонтальный), Аквабрайт

Гидроаккумулирующий мембранный бак (гидроаккумулятор) Аквабрайт ГМ-24 Г горизонтального расположения создан для применения в системах горячей и холодной воды. Гидроаккумулятор служит компенсатором гидравлических ударов в магистралях водоснабжения, происходящих в результате циклического включения/выключения насосов подкачки. Рабочий температурный диапазон применения -10 - +99 С (рекомендованный +10 - +90 С) с максимальным давлением воды до 10 бар. Диаметр входных патрубков (фланцев) 1.0 дюйм.

Работая как буферная ёмкость, позволяет автоматизировать работу насоса водоснабжения и уменьшить количество включений-выключений насоса. Вода, находясь внутри мембраны из каучука, не соприкасается с корпусом бака. Мембрана из бутилового каучука разделяет водяную и воздушную полости.

ПРЕИМУЩЕСТВА АКВАБРАЙТ ГМ-24 Г:

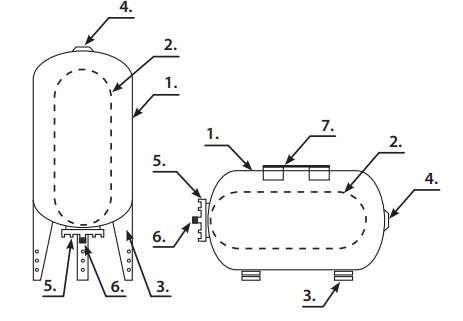

 корпус бака (1) и опорные ножки (3) выполнены из стали и окрашен порошковым методом в голубой цвет с последующим оплавлением под большой температурой;

 стальной фланец (5) покрыт цинком, резьбовой штуцер с наружной резьбой (6) на 1 дюйм – из бронзы, крепятся к корпусу бака 6-тью оцинкованными болтами;

 сменная мембрана (2) – из пищевого искусственного каучука материала EPDM;

 воздушный клапан (4) имеет пластмассовый колпачок и защитную крышку;

 для горизонтальных моделей предусмотрена металлическая площадка для крепления поверхностного насоса и другого оборудования;

 литраж и геометрические данные установки указаны в таблице:

 каждые 2-3 месяца следует проверять давление воздуха в баке, при необходимости (частом срабатывании электродвигателя насоса или длительном не включении) увеличьте или уменьшите заданное давление воздуха путем подкачки воздуха или его стравливания;

 гидроаккумулятор должен размещаться в теплом сухом помещении на ровной твердой поверхности, рядом с реле давления;

 гидроаккумулятор напрямую руководит срабатыванием реле давления насосной станции и по этой причине давление воздуха в баке должно быть согласовано с настройкой реле на включение/выключение насоса подпитки.

УСТРОЙСТВО ГИДРОАККУМУЛЯТОРА ДЛЯ СИСТЕМ ВОДОСНАБЖЕНИЯ:

Все модели гидроаккумуляторов представляют собой емкостный бак (сосуд, как пишут производители) для сбора воды, в котором она находится под давлением. Внутри емкости предусмотрены две камеры – для воды и воздуха под давлением. Первая скапливается в эластичной мембране, а воздух – между этой мембраной и металлическими стенками сосуда. В качестве материала изготовления для водяной камеры используется бутил, который не подвержен воздействию бактерий и сохраняет жидкость в соответствии с санитарными требованиями к питьевой воде. Оборудование монтируется на трубопровод и подключается за счет фланцевого соединения.
